Quest’estate non prendete impegni! Se avete sempre desiderato apprendere le tecniche di autocostruzione con terra cruda e paglia questi workshop fanno al caso vostro.

LA STORIA DELLE COSTRUZIONI IN TERRA CRUDA E PAGLIA

{loadposition googlechirico}

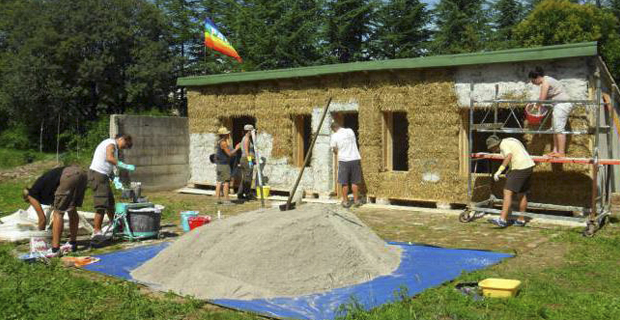

Le Associazioni “La Boa” e Adapta_Lab, insieme alla docente Angela Granzotto, scienziata ambientale specializzata in costruzioni in terra cruda, hanno organizzato 3 corsi finalizzati al recupero di un piccolo edificio in blocchi di cls con il solo uso di materiali naturali per destinarlo a camera da letto per un agriturismo.

Ogni sessione si focalizzerà su un tema preciso e consisterà di una parte teorica e una pratica per fornire ai partecipanti tutte le nozioni necessarie in cantiere.

IL PROGRAMMA

6-7 Giugno: Costruire ed isolare con la paglia

4-5 Luglio: Intonacare con terra cruda e calce

1-2 Agosto: Pavimentare in terra cruda

I corsi sono aperti a tutti: tecnici del settore edilizio, professionisti, progettisti, artigiani, studenti, appassionati e chiunque voglia provare a conoscere da vicino le tecniche di biocostruzione.
Gli iscritti ai workshop di Luglio e Agosto possono anche portare da casa 1 kg di terra per studiarla insieme a docente e studenti.

Tutti i workshop si terranno presso “La Fattoria di Artur”, un agriturismo nella splendida cornice di Ostrozno Brdo (Slovenia), a 50 minuti di macchina da Trieste. Inoltre, per consentire anche a chi non ha un mezzo proprio di raggiungere il cantiere, gli organizzatori mettono a disposizione i propri veicoli per trasportare i partecipanti, accompagnandoli da Trieste al B&B di Ostrozno Brdo, fino ad esaurimento posti.

La quota d’iscrizione ai corsi è comprensiva di docenza, materiale didattico, assicurazione, iscrizione all’associazione, pasti bio forniti dall’agriturismo che ospita l’evento e la possibilità di dormire con la propria tenda nei pressi della struttura ospitante.

Per info su costi e iscrizioni:
Angela Granzotto angimes3@gmail.com

Per info sulla logistica potete visitare il sito web dell’associazione Adapta_Lab e la pagina Facebook dei Laboratori di Biocostruzione.

Che siano spettacolari oppure leggere, quasi invisibili, che siano in legno, in acciaio o vetro, a sbalzo o meno, le scale hanno affascinato architetti di ogni epoca.

Questo elemento architettonico riveste un ruolo fondamentale nella progettazione di ambienti su più livelli, non solo come indispensabile elemento funzionale di connessione verticale tra i piani, ma anche per la capacità che ha di migliorare, impreziosire e a volte anche stravolgere l’aspetto degli ambienti.

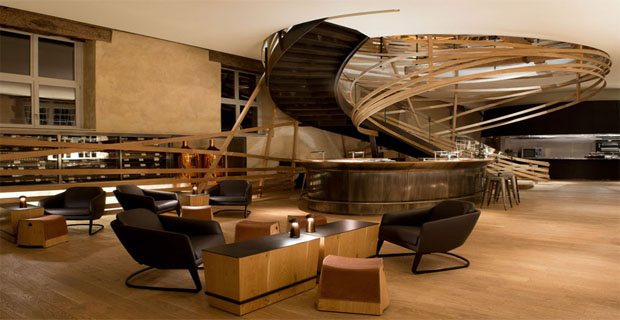

Ci sono edifici di cui le scale sono il fulcro, come l’hotel Les Haras di Strasburgo, dove una scala centrale in listelli di legno è il cuore della ristrutturazione del vecchio edificio settecentesco, progettata dallo studio di Parigi Jouin Manku.

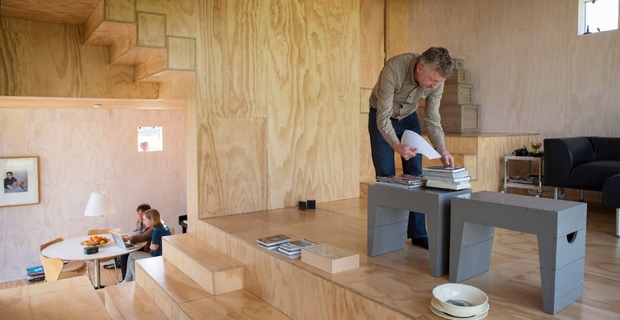

Esistono anche case in cui alla scala è data un’importanza tale, da definire tutti gli spazi e modellare letteralmente gli ambienti. È il caso della Stair House (casa-scala), non a caso chiamata proprio così dagli architetti dello studio olandese Onyx, che hanno pensato di sfalsare i piani di soli 75 cm l’uno dall’altro, per evitare parapetti di sicurezza.

I COMPONENTI DELLE SCALE

Le scale sono composte da una serie di elementi quali:

La struttura portante – è la struttura che sorregge la scala. Storicamente realizzata in muratura portante, attualmente è in calcestruzzo armato, legno oppure acciaio.

La rampa – la struttura inclinata che collega i due pianerottoli a livelli diversi. La superficie inferiore della rampa, se presente, è detta intradosso;

I gradini – i gradini, elementi che costituiscono la rampa. Esistono scale con gradini portanti (solitamente a sbalzo da una trave a ginocchio, un muro o un pilastro) ed altre con gradini portati (generalmente accoppiati a solette rampanti). I gradini sono a loro volta costituiti da alzata e pedata. Per dimensionare i gradini di una scala interna, si utilizza la formula di Blondel per cui la somma del doppio dell’alzata e la pedata è compresa tra i 62 e i 64 centimetri. Questo determina una pendenza, per le scale interne, solitamente compresa tra i 20 ed i 45 gradi, caratteristica che le differenzia dalle scale a pioli (con una pendenza superiore ai 77 gradi), dalle scale tecniche (con pendenza compresa tra i 50 ed i 77 gradi) e dalle cordonate, con una pendenza solitamente compresa tra i 7 ed i 15 gradi. La scala più diffusa ha una pedata di 30 cm (consigliata per scale comode e sicure) ed un’alzata di 17 cm per una pendenza pari a 29 gradi.

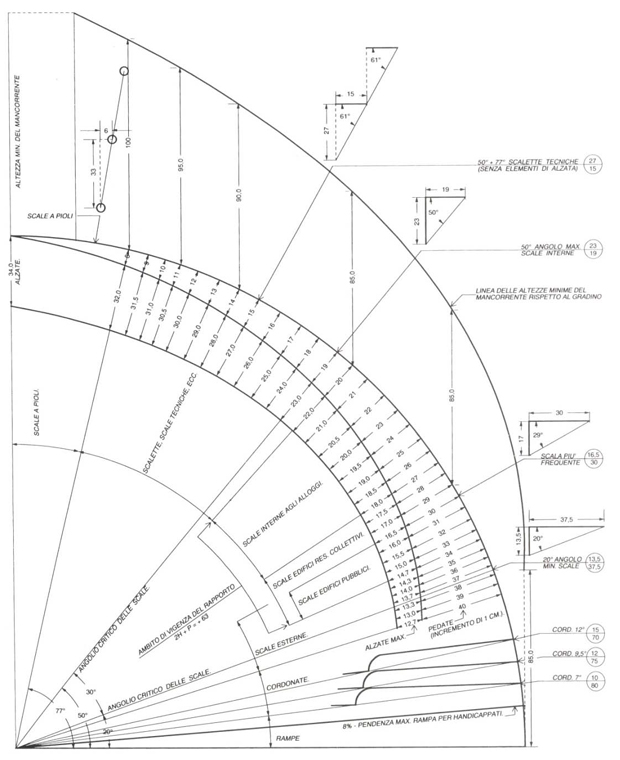

In immagine uno schema dei tipi di scale in funzione della pendenza.

I pianerottoli – sono gli spazi alle estremità delle rampe. Ce ne sono di intermedi, quando interrompono le rampe, e di arrivo, quando le rampe terminano in essi.

Il parapetto ed il corrimano – sono gli elementi che aiutano durante la salita e proteggono dalla caduta.

A partire da questi elementi di base ci si può sbizzarrire in una serie di combinazioni e varianti.

LE SCALE NOVALINEA

Novalinea, produttore specializzato sin dal 1979 in scale in legno e leader in Italia per le scale su misura, propone oggi scale anche in acciaio e vetro.

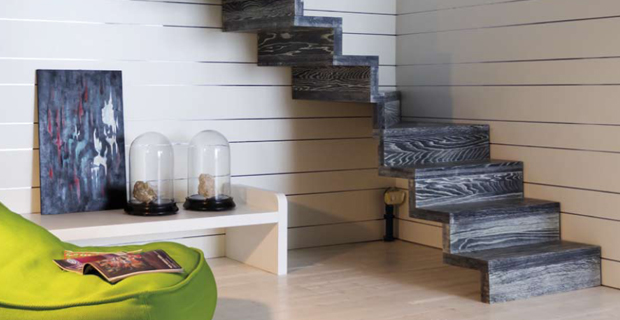

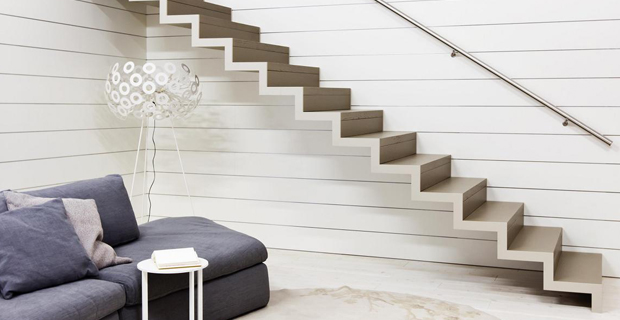

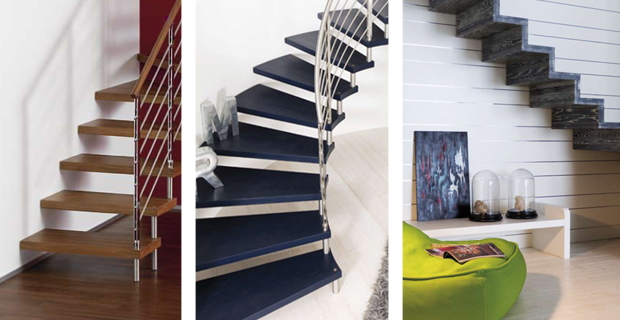

Nella collezione Futura rientrano alcune scale a sbalzo, vincolate da un solo lato, di grande effetto, leggere, quasi fluttuanti, gradini in legno (faggio, rovere, larice o su richiesta altre essenze) ed alzata sia aperta che chiusa. In foto, una versione in rovere naturale, quella elicoidale e una con alzate chiuse in rovere spazzolato.

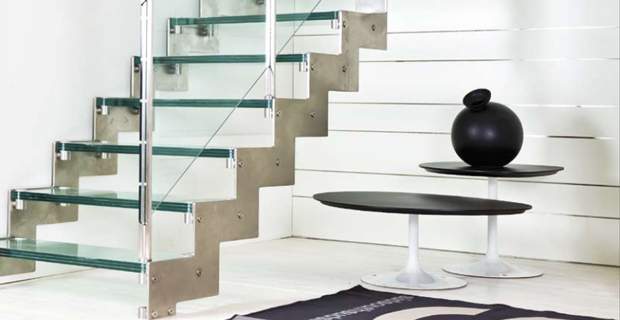

Per la collezione Laser (cosciali in acciaio), la compagnia, che applica rigide politiche produttive di rispetto dell’ambiente, prevede scale che combinano diversi materiali per un risultato elegante e moderno. Laser Executive, che rientra in questa collezione, presenta bellissimi gradini in vetro ed un look ultra moderno. Per un effetto più caldo ed accogliente, propone Laser Decò con gradini chiusi in legno (nella foto di apertura dell’articolo) e Laser Wing, con inserti in pelle. Elegantissima.

Tutte le vernici utilizzate per gli elementi in legno, estratte da boschi cedui sottoposti a rimboschimento, sono atossiche, all’acqua.

Ingegneri ed architetti italiani in un workshop a Roma per conoscere e sperimentare esempi di strutture geodetiche e reciproche, dalla teoria alla pratica.

Si è svolto il 9 ed il 10 maggio il workshop “Il tetto reciproco”, una delle tante occasioni per approfondire, progettare e realizzare in modo concreto, messe a disposizione dallo studio Beyond Architecture Group (BAG), specializzato nell’ambito dell’architettura sostenibile. Il workshop è stato pensato ed organizzato dallo studio BAG e da Kalipè, che ha messo a disposizione il suo nuovo laboratorio permanente di sperimentazione e condivisione di esperienze professionali, tecniche e pratiche artistiche.

I TETTI A SELLA IN BAMBÙ E PAGLIA DELLE TONGKONAN

{loadposition googlemortellaro}

Docente d’eccezione è stato Biagio di Carlo, architetto famoso a livello internazionale per i suoi studi sui poliedri e sulle strutture geodetiche e reciproche. Biagio tiene conferenze ed è invitato ad eventi che si svolgono in tutto il mondo, oltre a scrivere per numerose riviste nazionali ed internazionali. Nel 2003 la rivista “Bioarchitettura” (n. 34, nov-dic 2003) ha pubblicato infatti il suo articolo “Strutture reciproche”, il primo articolo italiano a trattare tale argomento.

Un’occasione unica di approfondimento e sviluppo tecnologico di alto profilo professionale che Architettura Ecosostenibile ha voluto sostenere anche con la sua partecipazione diretta, per raccontarlo ai suoi lettori.

Nodo reciproco: dalla teoria alla pratica

Il 9 Maggio, primo giorno del workshop, l’architetto Biagio di Carlo ha tenuto una lezione sui poliedri ed in particolare sui 5 solidi platonici: tetraedro, ottaedro, icosaedro, cubo e dodecaedro. I primi tre poliedri, spiega Biagio, essendo interamente triangolati, sono stabili e indeformabili, mentre, il cubo e il dodecaedro possono essere stabilizzati ricorrendo alla triangolazione delle facce instabili.

Attraverso questo semplice, ma in realtà complesso concetto, Biagio ha introdotto i corsisti nel mondo dei solidi archimedei e catalani, per giungere ai poliedri più complessi ed infine ai poliedri sviluppati nello spazio tridimensionale e verso lo spazio in 4 dimensioni.

La stretta connessione tra i poliedri e le “strutture reciproche” passa attraverso lo studio della struttura della materia; in particolare l’analisi dell’organizzazione delle connessioni e delle disposizioni delle cellule organiche, la cui architettura, incentrata sull’auto-generazione di elementi simili e continui, ha da sempre affascinato i più innovativi progettisti del secolo scorso da Richard Buckminster Fuller (inventore, architetto, designer, filosofo e scrittore statunitense) a Pier Luigi Nervi.

Biagio ha infatti studiato per anni le teorie ed i progetti di Richard Buckminster Fuller il quale è stato il primo progettista a sviluppare il concetto di cupola geodetica, brevettata nel 1954 ed applicata poi dal governo americano per la costruzione di cupole per le installazioni dell’esercito.

Le strutture spaziali reciproche, già indagate da Leonardo da Vinci, sono strutture realizzate con elementi che si sostengono, per l’appunto, reciprocamente, mediante vincoli di semplice appoggio. Tali strutture sono adatte alla progettazione di coperture con grandi luci ed a strutture temporanee, poiché sono composte da nodi che possono essere facilmente smontati e ricomposti, riformulando gli spazi anche a diverse altezze.

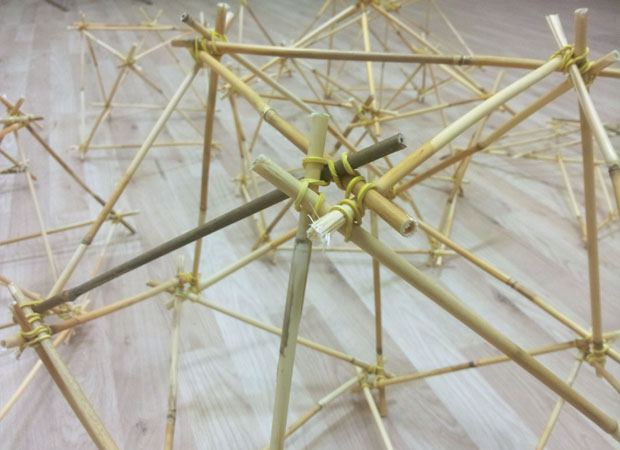

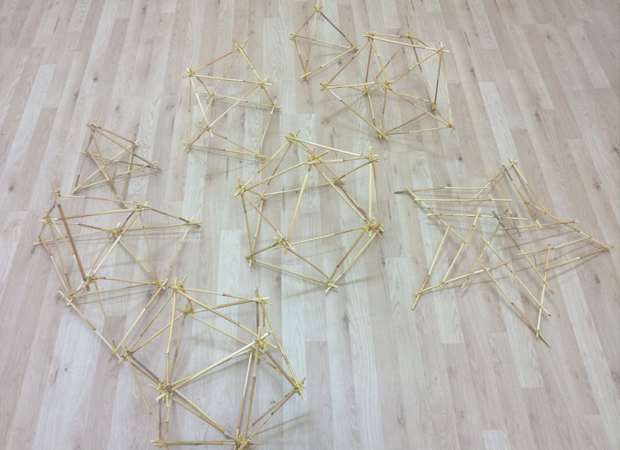

Durante il workshop, sulla base della lezione di teoria, è stato possibile per i corsisti sperimentare esempi di strutture in scala, mediante l’utilizzo del nodo reciproco, per comprenderne le potenzialità e le regole spaziali.

Preparazione e realizzazione tetto reciproco

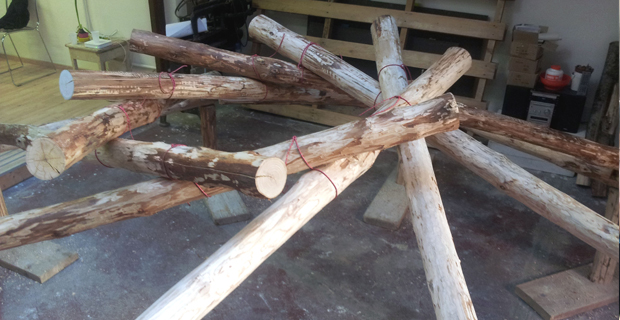

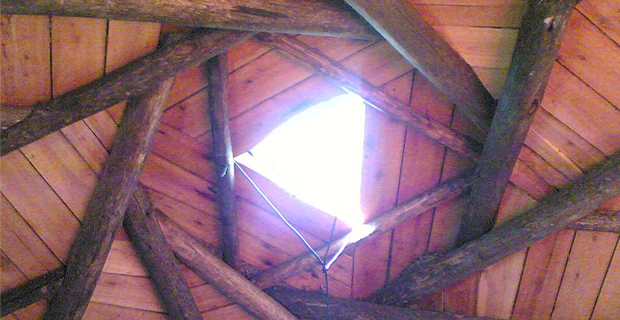

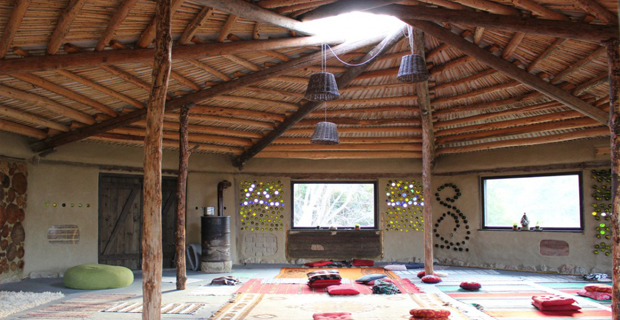

La struttura del tetto reciproco realizzata è composta da due poligoni, uno interno ed uno esterno, di 8 lati ognuno. Il poligono interno, quello creato dal nodo reciproco e che costituisce l’occhio centrale, è caratterizzato dall’intersezione delle travi.

Il poligono esterno, con numero di lati pari a quello interno, è definito dalle parti finali delle travi stesse, da cui partono gli elementi di collegamento con la struttura verticale.

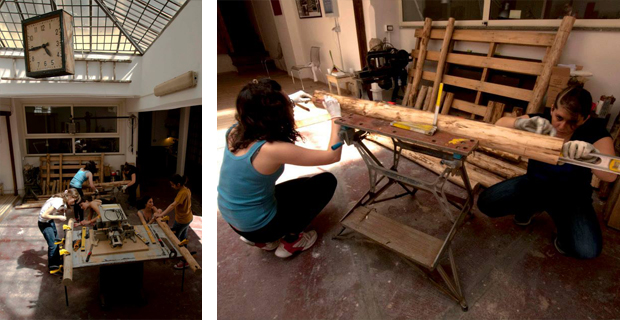

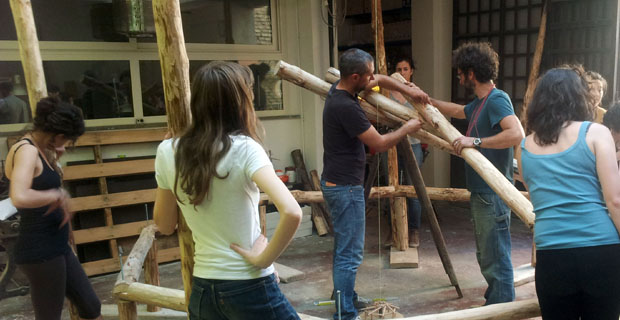

La seconda giornata ha visto i corsisti cimentarsi nella preparazione e lavorazione degli elementi utili alla realizzazione del tetto reciproco. Questo lavoro, prettamente di artigianato, che ha molto a che vedere con il concetto di autocostruzione, è stato seguito direttamente da uno dei responsabili del laboratorio Kalipè, l’arch. Giulio Mattioli.

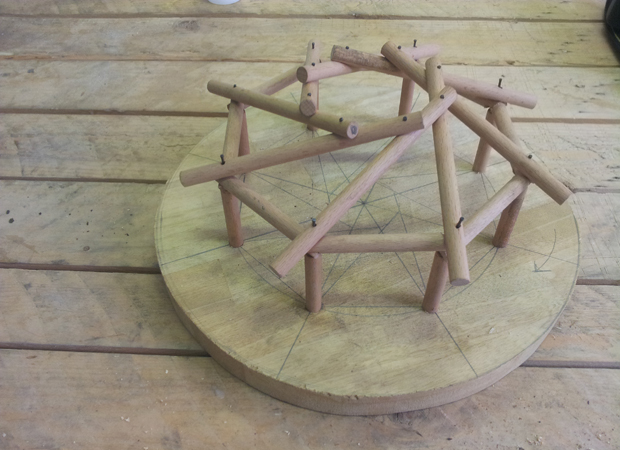

Ultimata la preparazione degli elementi, attraverso un modello di studio in scala, realizzato seguendo specifici requisiti architettonici caratteristici di questo tipo di costruzioni, è stato possibile riprodurre ed “alzare”, il tetto reciproco.

La realizzazione del tetto reciproco è stata seguita, in tutte le sue fasi, dall’arch. Giulio Mattioli e dall’arch. Paolo Robazza.

Conclusioni e prossimi appuntamenti

Esperienze di questo tipo costituiscono senz’altro un valore aggiunto alla sfera dei corsi e delle esperienze professionalizzanti in campo architettonico, ingegneristico e progettuale del panorama italiano, anche perché occasioni di scambio culturale con professionisti, studenti e studiosi stranieri, che si recano appositamente in Italia per partecipare ai workshop sperimentali organizzati da Beyond Architecture Group (BAG).

Di seguito vi segnaliamo le due prossime esperienze proposte:

• La tecnica in balle di paglia portanti, che si svolgerà dall’11 al 14 giugno 2015 presso il Villaggio Eva, uno dei progetti più importanti di BAG. Si tratta di un ecovillaggio autocostruito, realizzato dopo il terremoto dell’Aquila, a Pescomaggiore, con la tecnica delle balle di paglia.
• Terra, legno, sughero e surf, che si svolgerà dal 3 al 9 agosto 2015 presso Santo Isidoro (Portogallo). Il workshop si svolgerà all’interno del cantiere di uno dei progetti più importanti dello studio italo-portoghese Paratelier. Durante il workshop ci sarà l’occasione per sperimentare con la terra compressa, il legno, gli incastri ed il sughero pressato. Durante il workshop sono previste delle visite in laboratori artigianali locali.
